Vidrio de cuarzo sintético de alta pureza |Cuarzo fundido

Vidrio de cuarzo sintético de alta pureza, serie JC-Z

Gracias a su alta pureza, el vidrio de cuarzo sintético proporciona excelente transmisión de luz UV, excelente uniformidad óptica y total ausencia de burbujas, generalmente utilizado en componentes ópticos de alta precisión.

Tipo	Burbujas e inclusiones	Uniformidad óptica		Contenido de hidroxilo (OH)	Tensión residual	Aplicaciones
	El grado de burbujas se especifica por cada 100 cm³	Uniformidad óptica		Contenido de hidroxilo (OH)	Tensión residual
	DIN ISO 10110	Estrías ópticas	Valor PV	ppm (μg/g)	nm/cm
ZKTD-Z31	1/2 × 0.01; sin burbujas ni inclusiones > 0.01 mm	--	< 5x10^-5	~1000	< 10	Aplicaciones industriales y ópticas básicas de pequeño diámetro
ZKTD-Z32	1/2 × 0.01; sin burbujas ni inclusiones > 0.01 mm	Sin estrías en la dirección funcional	< 2x10^-5	~1000	< 10	Aplicaciones ópticas de transmisión y reflexión
ZKTD-Z33	1/2 × 0.01; sin burbujas ni inclusiones > 0.01 mm	Sin estrías en la dirección funcional	< 3x10^-6	~1000	< 5	Aplicaciones UV y sustratos para obleas de semiconductores
ZKTD-Z34	1/2 × 0.01; sin burbujas ni inclusiones > 0.01 mm	Material 3D Sin estrías en la dirección funcional	< 2x10^-6	~1000	< 5	Lentes, prismas, estructuras ópticas y sensores de oscilación
ZKTD-Z35	1/2 × 0.01; sin burbujas ni inclusiones > 0.01 mm	Material 3D Sin estrías en la dirección funcional	< 2x10^-6	< 600	< 5	Aplicaciones de última generación en semiconductores y láseres de alta potencia

Propiedades mecánicas

Propiedades mecánicas	ZKTD-Z32~34
Densidad (g/cm³)	2.201
Módulo de elasticidad (MPa)	7.25 x 10⁴
Coeficiente de Poisson	0.17
Resistencia a la compresión (MPa)	1150
Resistencia a la tracción (MPa)	50
Resistencia a la flexión (MPa)	67
Dureza Mohs	5.5 ~ 6.5
Microdureza	8000 ~ 9000

Dispersión del índice de refracción

Número de Abbe	ZKTD-Z
Vd=(nd – 1)(nF – nC)	67.7 ± 0.6
Constantes de dispersión (Sellmeier)
B1	4,73115591x10⁻¹
B2	6,31038719x10⁻¹
B3	9,06404498x10⁻¹
C1	1,29957170x10⁻²
C2	4,12809220x10⁻³
C3	9,87685322 × 10⁻¹

Propiedades eléctricas

Constante dieléctrica (ε)	0 - 10⁶ Hz	3 x 10¹⁰ Hz
Constante dieléctrica (ε)	3.7	3.81
Rigidez dieléctrica (kV/cm)	20 °C	500 °C
Rigidez dieléctrica (kV/cm)	250 - 400	40 - 50
Factor de pérdidas dieléctricas (tg δ)	1 KHz	1 MHz-10⁹ Hz	3 x 10¹⁰ Hz
Factor de pérdidas dieléctricas (tg δ)	< 5x10^-4	< 1x10^-4	< 4x10^-4
Resistividad (Ω·cm)	20 °C	100 °C	400 °C
Resistividad (Ω·cm)	1 x 10¹⁸	1 x 10¹⁶	1 x 10¹⁰
Resistividad (Ω·cm)	800 °C	1000 °C	1200 °C
Resistividad (Ω·cm)	6.3 x 10⁶	1 x 10⁶	1.3 x 10⁵

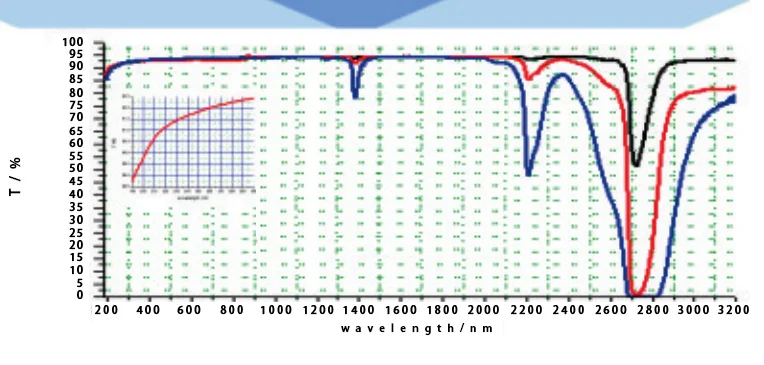

Curva de transmitancia del cuarzo fundido sintético

(Negro: ZKTD-Z35, espesor 1 mm; Rojo: ZKTD-Z35, espesor 10 mm; Azul: ZKTD-Z34, espesor 10 mm)

Vidrio de cuarzo sintético de alta pureza, serie JC-Z

Composición química del cuarzo de alta pureza

Elemento	Al	Fe	Ca	Mg	Ti	Ni	Mn	Cu	Li	Na	K	Co	B	Total
ppm	~0.3	~0.01	~0.02	~0.01	~0.01	~0.01	~0.07	~0.01	~0.10	~0.30	~0.03	~0.02	~0.10	~1.00

Constantes ópticas

22°C
Nc	Nd	Nf	N351	N1053
1.45659	1.45871	1.46340	1.47932	1.45328
Vd (Número de Abbe) = 67.8091716

Índice de refracción

Longitud de onda	Índice de refracción	Longitud de onda	Índice de refracción	Longitud de onda	Índice de refracción	Longitud de onda	Índice de refracción
0.170	1.615	0.590	1.459	1.200	1.448	2.400	1.432
0.185	1.575	0.656	1.457	1.300	1.447	2.500	1.430
0.200	1.550	0.700	1.456	1.400	1.448	2.600	1.428
0.214	1.534	0.766	1.541	1.500	1.445	2.700	1.426
0.254	1.505	0.800	1.454	1.600	1.444	2.800	1.424
0.280	1.494	0.863	1.452	1.700	1.442	2.900	1.422
0.312	1.487	0.900	1.452	1.800	1.441	3.000	1.420
0.365	1.475	0.950	1.452	1.900	1.440	3.100	1.417
0.405	1.470	1.000	1.451	2.000	1.438	3.200	1.415
0.434	1.467	1.050	1.450	2.100	1.437	3.300	1.412
0.486	1.465	1.100	1.449	2.200	1.435	3.400	1.410
0.546	1.460	1.150	1.449	2.300	1.434	3.500	1.406
